在現代生活中，藍牙音箱已成為人們娛樂和工作中的常用設備。然而，電磁兼容性問題常常困擾著制造商，尤其是輻射干擾問題。以下是某藍牙音箱功放模塊輻射整改的詳細案例，旨在為相關工程人員提供參考。

案例背景

某藍牙音箱在電磁兼容性(EMC)測試中，發現其輻射發射超過標準限值，主要集中在30MHz至1GHz頻段。這一問題不僅影響產品的市場準入，還可能對用戶設備造成干擾。因此，必須進行整改以符合相關法規要求。

問題分析

經過初步分析，確定以下問題為主要原因：

1. 電源噪聲：電源部分的噪聲通過電源線傳導至功放模塊，進而產生輻射。

2. 接地不良：接地設計不合理，導致電流回路不暢，增加了輻射發射。

3. PCB布局問題：PCB布局不合理，高頻信號線過長且未進行有效屏蔽，導致輻射泄漏。

4. 屏蔽不足：功放模塊及關鍵電路未進行有效屏蔽，對外界電磁干擾敏感且自身輻射較大。

整改措施

1. 優化電源設計

l 在電源輸入端增加濾波電路，采用共模扼流圈和電容組合，有效濾除電源噪聲。

l 使用低ESR(等效串聯電阻)的電容，改善電源紋波，減少噪聲源。

2. 改善接地設計

l 重新設計接地布局，采用多點接地方式，縮短接地路徑，減少地線阻抗。

l 在PCB設計中，增加地線寬度，確保良好的接地效果。

3. 優化PCB布局

l 重新布局PCB，將高頻信號線縮短，并采用地線隔離，減少輻射泄漏。

l 關鍵電路部分采用局部屏蔽設計，使用金屬罩進行屏蔽，有效抑制輻射。

4. 增加屏蔽措施

l 對功放模塊整體進行屏蔽處理，使用導電性能良好的金屬材料制作屏蔽罩，并確保良好的接地。

l 在關鍵信號線和接口處增加磁環，進一步抑制高頻輻射。

整改效果

經過上述整改措施，藍牙音箱再次進行EMC測試，結果顯示輻射發射值顯著降低，完全符合相關標準要求。具體數據對比如下：

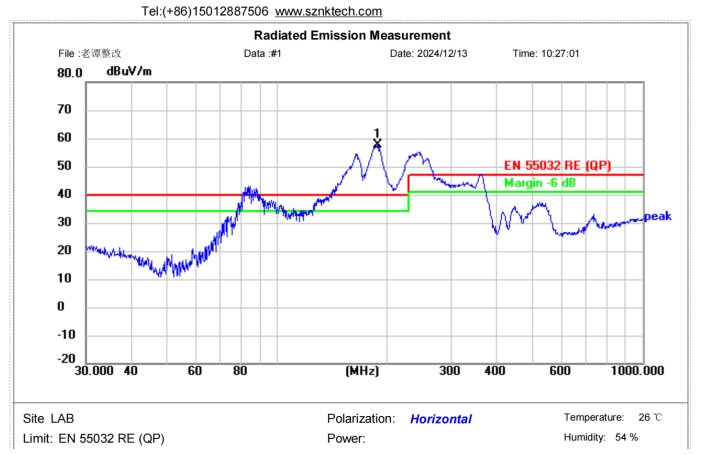

整改前：輻射發射值在30MHz至1GHz頻段內最高超出標準限值10個多dB。

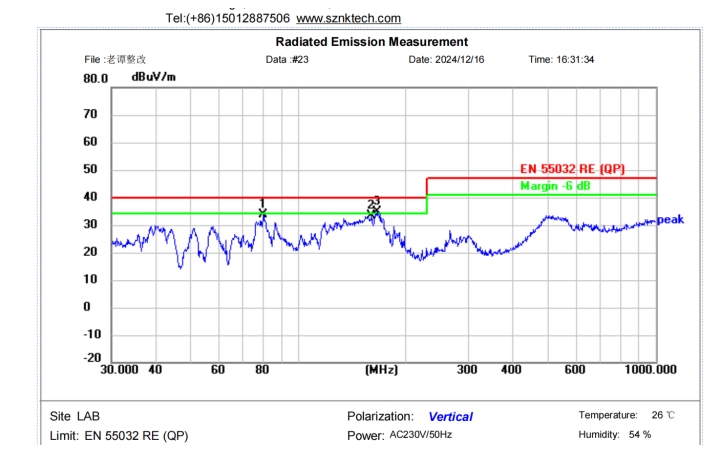

整改后：輻射發射值在相同頻段內均低于標準限值3dB以上的余量。

總結

通過本次整改案例，可以看出合理的電源設計、良好的接地、優化的PCB布局和有效的屏蔽措施是解決藍牙音箱功放輻射問題的關鍵。制造商在產品設計初期應充分考慮電磁兼容性問題，采取相應的預防措施，以確保產品順利通過EMC測試，提高產品的市場競爭力和用戶體驗。
