一.背景與問題分析

變頻器是工業自動化領域關鍵設備，把電壓和頻率固定不變的交流電變成電壓和頻率可變的交流電的裝置。根據電壓等級，變頻器分為高壓、中壓和低壓。中高壓變頻器主要應用于冶金、石油化工等行業，行業廣泛應用泵類負載約占用電設備能耗的40%，中高壓變頻器可以通過對泵類負載進行速度控制來降低用電能耗，從而降低成本，且有利于泵機和管網降壓運行。低壓變頻器有易操作和低噪音等特點，被廣泛應用于電梯和空調等行業。隨著國內工業生產規模不斷擴大，我國變頻器市場規模整體呈現穩定增長態勢。2015年我國變頻器市場規模約為226.39億元，到2023年我國變頻器市場規模增長至461.45億元，期間復合年增長率為9.31%。

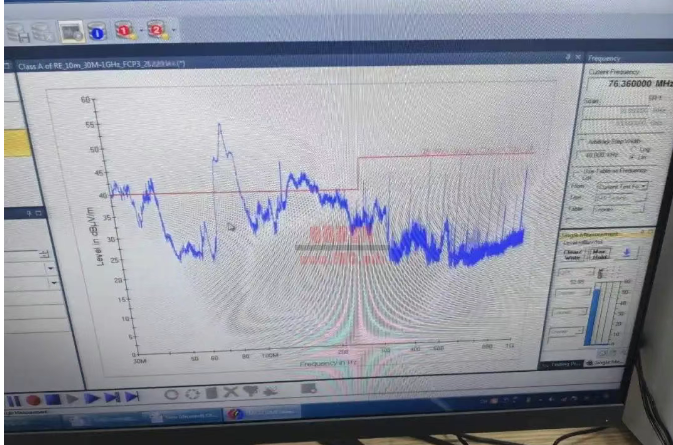

二．整改前

三. 整改措施

問題分析：

1.  變頻器工作特性是EMC噪聲源VFD（變頻器）采用 PWM（脈寬調制）技術，其 開關頻率（幾kHz~幾十kHz）及高次諧波 廣泛擴展到幾十MHz以上；特別是 IGBT/MOSFET 開關管產生的尖峰電壓和電流，造成高速共模電流沿電機線、電源線、電纜屏蔽層傳播形成天線效應，強烈輻射出去，導致輻射異常升高。

2. 共模電流形成強天線效應，另外，變頻器的驅動電纜到電機線纜比較長，且沒有良好屏蔽和接地，這樣會在幾十MHz區間形成 共模電流回路，輻射特別強；電機、電纜接地差或浮空時，反射效應嚴重，加重共模干擾；電機本體未屏蔽或接地不好，同樣會造成直接輻射。

3. 濾波器缺失或失效，醫療設備多數體積緊湊，若未正確配置EMI 濾波器（例如，線纜跨越濾波器、線纜前后級耦合）或?yàn)V波器選型不當，不能有效抑制共模/差模騷擾；輻射高頻段共模騷擾，傳統濾波器對其抑制作用較弱，必須考慮加裝高頻鎳鋅鐵氧體和X/Y電容等。

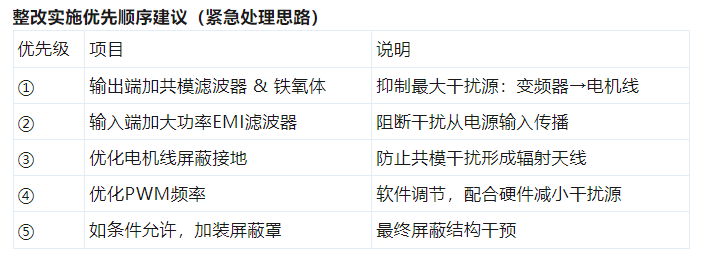

具體整改措施：

1. 輸入端加裝專業級EMI濾波器（帶共模抑制）

使用含有共模電感+ 差模電感 + X/Y 電容的濾波模塊；臺達原裝電源輸入端 EMI 濾波器不足，額外使用如NKE專業濾波器；濾波器靠近變頻器，另外可靠接地、且低阻。

2. 變頻器與電機間加裝輸出EMC濾波器（特別重要）

加裝變頻器輸出濾波器（output sine filter 或 dv/dt filter），抑制IGBT開關所帶的高頻dv/dt干擾；變頻器輸出端加共模扼流圈（common-mode choke） + 高頻磁環包繞電機線；高頻鐵氧體推薦使用 鎳鋅材質（NiZn），帶寬較高（30–300MHz），多匝繞制以增強效果。

3.  加強屏蔽與接地

電機線采用屏蔽電纜，并在變頻器端和電機端 360°環形壓接屏蔽層（不能只是點接）；電機金屬殼體、變頻器金屬外殼均與接地系統可靠連接；電機與控制長線纜靠近參考地平面，勿懸空或靠近外殼邊緣傳播。

4. 降低開關頻率，優化PWM參數（軟件層）

適當降低PWM開關頻率（如從16kHz改為8kHz滿足性能前提）；優化其PWM斜率，減緩電壓上升/下降沿，減輕高頻諧波量；調整dv/dt控制技術。

5. 屏蔽外殼/罩、機殼屏蔽涂層（結構層）

電機、變頻器、電源模塊加金屬屏蔽盒或屏蔽罩；機箱內層貼導電屏蔽材料（如導電布、鎳銅箔、屏蔽涂料）；信號線穿金屬管走線或包繞高頻磁環。

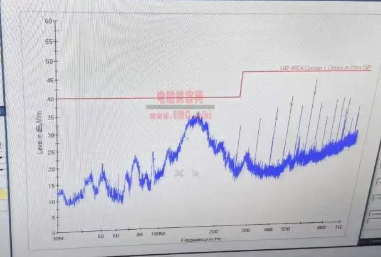

四．整改后

五：總結與建議
