你是不是也遇到過：交流電機一啟動，旁邊PLC誤報警;變頻器一加速，485/CAN通訊就丟包;電機運行時收音機“滋滋”響;設備做EMC測試，傳導/輻射總有一項擦線甚至超標?

這些現象本質上都在指向同一件事：電機系統產生的電磁干擾通過電源線、線纜或空間耦合，影響了周邊設備;同時系統自身的抗干擾能力也不夠，導致“被一吵就亂”。

一、交流電機的EMC問題通常從哪來?

交流電機本體(尤其是異步電機)如果直接工頻供電，EMC問題相對可控;真正的“噪聲大戶”往往來自驅動與開關，常見場景有兩類：

1)變頻器/伺服驅動帶電機

IGBT/MOSFET高速開關帶來陡峭的dv/dt、di/dt，產生寬頻噪聲：

差模噪聲：主要體現在相線之間、電源線之間的高頻紋波

共模噪聲：通過寄生電容耦合到機殼/地，再沿著線纜“到處跑”，很容易引發輻射與通信異常

2)電機相關的開關器件與負載

接觸器吸合釋放、電磁閥、繼電器、制動電阻切換等，會產生尖峰和脈沖串，造成電源抖動、復位、誤觸發。

二、你看到的現象，對應哪類干擾?

傳導干擾(沿線走)

表現：測試傳導超標;現場表現為同一電源下的設備異常、PLC輸入抖動、開關電源嘯叫、通信偶發錯誤等。

輻射干擾(像天線一樣發射)

表現：某個頻段超標;線束一挪動就變化;靠近線纜或電機更明顯;無線、屏幕、傳感器容易受影響。

抗擾問題(別人一干擾你就出故障)

表現：EFT/浪涌/靜電一來就復位、掉線;啟停瞬間或外部大功率設備動作時異常。

分類的意義在于：傳導優先看濾波與接地回路，輻射優先看線纜、屏蔽與結構縫隙，抗擾優先看保護與電源完整性。

三、整改的正確打開方式

1)先找“最強噪聲源”和“最敏感受害者”

噪聲源：變頻器輸入端、輸出端、制動單元、接觸器線圈、長電機線

敏感點：通信口(RS485/CAN/以太網)、編碼器/傳感器線、控制板復位腳、模擬采樣、弱電電源

2)再確定噪聲走哪條路徑

常見路徑就三條：

電源線傳導：從驅動回灌到電網，再串到其他設備

電機電纜/地線共模電流：最容易“跑到處都是”

空間輻射：長線束、未屏蔽電纜、機箱開孔都可能變成“天線”

3)最后選“高收益整改點”

優先做那些：改動小、收益大、對系統副作用小的點。別一上來就全機加屏蔽罩，那往往成本高、散熱難、裝配復雜。

四、交流電機EMC整改常用手段：按位置拆開更好落地

1)電源側(最容易改善傳導)

輸入EMI濾波器：放在驅動器電源入口，盡量靠近進線處安裝，接地(機殼)要短而寬。

濾波器安裝要點：濾波器“進線”和“出線”要物理隔離，避免繞回去耦合，否則等于白裝。

接地連續性：濾波器外殼必須與機箱/接地銅排可靠連接，松動或細長地線會讓效果大打折扣。

2)驅動側(控制源頭的“硬噪聲”)

降低dv/dt與尖峰：通過合理的開關參數、吸收網絡、驅動策略優化，減少高頻能量(這一步常常最省成本)。

輸出側加dv/dt濾波或正弦濾波：當電機線很長、輻射明顯或軸承電蝕風險高時尤其有效。

共模抑制：輸出側的共模電感/磁環在一些場景下對共模電流有明顯改善，但要結合電流與溫升評估。

3)電機與線纜(輻射/共模的“主戰場”)

優先用屏蔽電機電纜：三相動力線+屏蔽層是常見選擇。

屏蔽層要“360°端接”：在驅動端與電機端用電纜夾/金屬壓蓋實現環形壓接，避免“細尾巴”接地(高頻下效果差)。

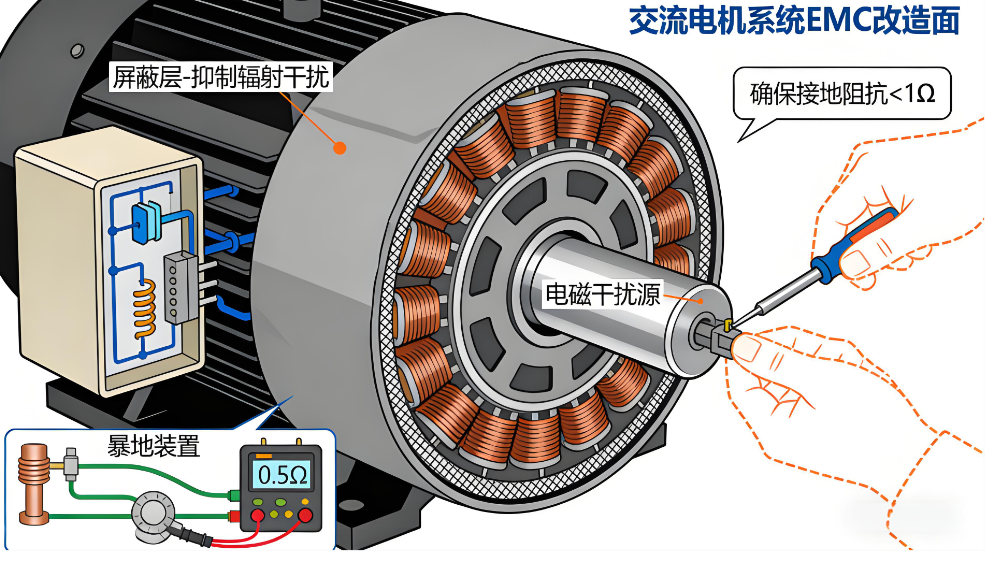

電機外殼可靠接地：機殼接地不牢，屏蔽與濾波都容易失效。

動力線與弱電線分開走：電機電纜與編碼器/通信線保持距離，盡量避免平行長距離同槽;不可避免時盡量垂直交叉。

長線必須重視：電機線越長，越像天線，也越容易產生反射與尖峰;長線場景更建議評估輸出濾波與布線方案。

4)控制與接口(讓“敏感點”更抗打)

通信口加防護與隔離：共模電感、TVS、隔離器件、合理的參考地設計，能顯著降低丟包和誤碼。

復位/關鍵IO抗擾：復位腳濾波、上拉/下拉、看門狗策略、欠壓檢測閾值設定，常常能把“偶發死機”變成“可恢復”。

電源完整性：控制板DC/DC前后去耦要貼近，地回流要清晰，避免大電流回路穿過弱電區域。

5)結構與機箱(把“縫隙”和“回路”管住)

接地銅排/星形接地思路：大電流回路與弱電回路盡量分區匯流，減少地彈與串擾。

機箱開孔與線纜入口處理：線纜入口處是屏蔽的薄弱點，金屬壓蓋、導電襯墊、接觸面處理都很關鍵。

涂層與接觸問題：噴粉/氧化層會讓金屬接觸不導電，需要在接地點做導通處理，否則“看似金屬連著，實際高頻不通”。

五、整改優先級怎么排：別堆料，先做“最值”的三步

先理清接地與線纜走向：動力/弱電分離、屏蔽360°端接、電機殼接地可靠

再做入口濾波與安裝規范：輸入EMI濾波器位置、進出線隔離、接地短寬

最后再考慮輸出側濾波與更深層電路優化：dv/dt濾波、驅動參數、接口隔離等

很多項目做到前兩步，問題就能解決大半;剩下的再針對頻點與現象做“精修”。

六、常見誤區：為什么你加了磁環還是沒用?

磁環加錯位置：共模問題加在差模路徑上，效果自然不明顯。

屏蔽只接一端：低頻可能有意義，但很多電機系統的高頻共模更需要良好端接與短回路。

濾波器裝了但布線“繞回去”：進出線貼在一起走，等于把噪聲又耦合回來了。

只盯電路不看結構：機箱縫隙、接觸不良、涂層不導電，常常是輻射整改的關鍵。

七、整改后怎么驗證：讓“通過”變成“穩定通過”

整改完成別只測一次就收工，建議做三件事：

復測關鍵工況：啟停、加減速、最大負載、最壞線束布置

做重復性檢查：同一工況多跑幾次，看峰值是否飄得厲害

固化裝配規范：屏蔽端接方式、線纜走向、接地點處理寫進工藝文件，否則量產很容易“裝配把EMC裝沒了”

交流電機系統的EMC整改，最核心的不是“加多少器件”，而是把共模電流管住，把線纜當成系統的一部分來設計，把接地與屏蔽做到“短、寬、可靠、可復制”。按“先定位、再切路徑、最后強化敏感點”的順序推進，整改效率會高很多，成本也更可控。
